アルミニウム合金ワイヤー: グレード、特性、用途、調達ガイド

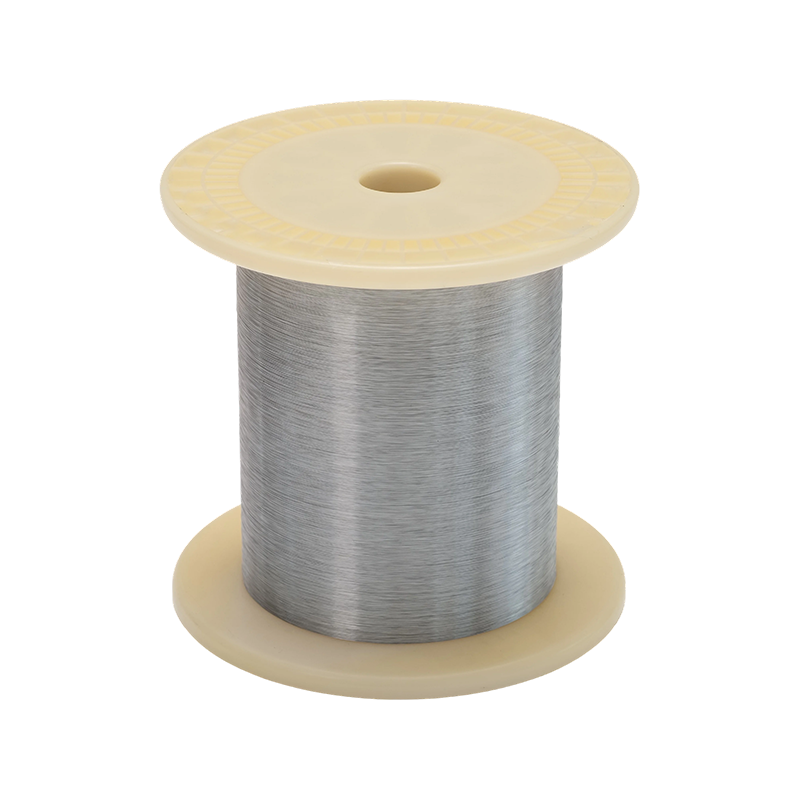

とは何ですか アルミニウム合金線 純アルミニウム線との違いは何ですか?

アルミニウム合金線は、制御された量の合金元素 (最も一般的にはマグネシウム、シリコン、鉄、銅、または希土類金属) をベースのアルミニウム母材に添加することによって製造される導体材料です。その結果、アルミニウム本来の低密度と耐食性を維持しながら、引張強度、導電性の安定性、および疲労性能が大幅に向上したワイヤが得られます。

純アルミニウム線 (1xxx シリーズ、Al 99%) の極限引張強さはおよそ 60～80MPa そのため、耐荷重や高振動の用途には適していません。電気および構造サービスで使用される一般的なアルミニウム合金ワイヤのグレードは次のとおりです。

• 1350-H19 — 架空送電線（ACSR、AAAC）に使用される電気グレードのほぼ純度の Al
• 6101 / 6201 — Al-Mg-Si 合金、熱処理可能、引張強度 295 ～ 330 MPa、AAAC および ACAR 導体で広く使用されています
• 5056 / 5154 — Al-Mg合金、優れた耐食性、船舶および自動車のワイヤーハーネスで一般的
• 8000シリーズ（8030、8176） — Al-Fe-Cu 合金、銅の代替品として建築用ワイヤーとして NEC によって承認

主な違いは微細構造にあります。合金元素により、純アルミニウムにはない析出硬化相または固溶強化が導入され、エンジニアが特定の設計要件に合わせて強度、クリープ耐性、導電率を調整できるようになります。

機械的および電気的特性: 購入者が知っておくべきこと

適切なアルミニウム合金ワイヤのグレードを選択するには、導電率 (IACS (国際焼きなまし銅規格) のパーセンテージとして測定) と引張強度という、しばしば相互にトレードオフになる 2 つの特性のバランスを取る必要があります。以下の表は、商業的に最も関連性の高いグレードを比較しています。

導電性と強度に加えて、次の 3 つの追加特性が長期使用パフォーマンスを決定します。

• 耐クリープ性 — 引張荷重が持続すると、アルミニウム線は時間の経過とともに伸び（クリープ）、架空線の導体のたるみを引き起こす可能性があります。 Fe および Si を添加した合金 (8030、6201) は、純粋なアルミニウムよりも大幅に低いクリープ速度を示します。
• 耐疲労性 — 振動による疲労亀裂は、架空電線の主要な故障モードです。 6201 および希土類ドープ合金は疲労耐久限界を示す 30 ～ 50% 高い 同等の直径で 1350-H19 よりも優れています。
• 耐食性 — すべてのアルミニウム合金上の天然アルミナ (Al₂O₃) フィルムは、優れた大気保護を提供します。 Mg 含有合金 (5xxx シリーズ) は、塩水噴霧環境や海岸環境で最高のパフォーマンスを発揮します。

業界全体にわたる主な用途

アルミニウム合金ワイヤは、ほとんどの購入者の予想よりも広範囲の最終市場で使用されています。各アプリケーションは、ワイヤの特性に対して一連の異なる要求を課します。

送配電

アルミニウム合金線の最大の単一市場は架空送電線です。全アルミニウム合金導体 (AAAC) は 6201 撚り線のみを使用し、最大 500 m のスパンで ACSR (鋼強化アルミニウム) と比較して優れた強度重量比を提供します。特にアジアと中東における世界的な送電インフラのアップグレードにより、直径 2.0 mm ～ 4.5 mm の高強度 6201 ワイヤの需要が高まっています。

建築および建設用配線

古い純アルミニウム配線による接続不良に関する数十年にわたる懸念を受けて、これらの問題を解決するために 8000 シリーズ合金ワイヤー (8030、8176) が開発されました。 NEC 第 310 条および UL 83 現在、住宅および商業用建物の分岐回路用に承認された導体材料として 8000 シリーズ合金を明示的にリストしています。導電率は 1350 グレードのアルミニウムに匹敵し、延性と端子のクリープ耐性が向上しているため、およそコストがかかる銅のコスト効率の高い代替品となります。 1 キログラムあたり 3 ～ 4 倍 .

自動車およびEV用ワイヤーハーネス

自動車 OEM にとって軽量化は最優先事項です。ボディハーネスとバッテリー相互接続部の銅をアルミニウム合金ワイヤーに置き換えることで、ハーネスの重量を軽減できます。 40～48% 。課題は、小さなゲージ (0.35 ～ 0.5 mm²) で適切な柔軟性を実現することです。そのため、標準グレードではなく、特殊な絞り加工とアニーリングプロセスを備えた Al-Fe-Cu および Al-Mg-Si マイクロ合金が使用されます。テスラ、トヨタ、およびいくつかのヨーロッパの OEM は、自社の EV ラインナップ全体で大電流バッテリー ケーブルをアルミニウム合金線に移行しました。

溶接と積層造形

ER4043 および ER5356 アルミニウム合金溶接ワイヤは、アルミニウム構造物の MIG/TIG 溶接に最も広く指定されている 2 つの溶加材です。 ER4043 (Al-Si) は、クラック感受性が低く、ビード プロファイルがより滑らかになります。 ER5356 (Al-Mg) は、溶接部でより高い引張強度を実現します ( ～260MPa 対 ER4043 では ~190 MPa)、海洋および構造溶接に推奨される選択肢です。現在、同じ合金ファミリーが、大型の航空宇宙部品や工具部品のワイヤアーク積層造形 (WAAM) の原料ワイヤとして使用されています。

製造プロセス: ロッドから最終ワイヤーまで

アルミニウム合金線がどのように製造されるかを理解することは、購入者が品質に関する主張を評価し、正しい製品パラメータを指定するのに役立ちます。

1. 合金と鋳造 — アルミニウムのインゴットは誘導炉またはガス加熱炉で溶解されます。合金元素が正確な比率で添加され、窒素またはアルゴンフラックスで脱気されて水素の気孔が除去され、連続鋳造 (Properzi または Conform プロセス) によって直径 9 ～ 20 mm のロッドに鋳造されます。
2. 熱間圧延 — 鋳造ロッドは、一連の圧延パスを通じて 400 ～ 500 °C で直ちに熱間圧延され、粒子構造が微細化され、目標のロッド直径 (伸線原料の場合は通常 9.5 mm) が達成されます。
3. 伸線 — ロッドはタングステンカーバイドまたはダイヤモンドダイスを通して複数のパスで引き抜かれ、直径が徐々に小さくなります。必要に応じて、伸線段階の間に延性を回復するために 300 ～ 380 °C での中間焼鈍が適用されます。
4. 熱処理（焼き戻し） — 熱処理可能な合金 (6xxx、2xxx) の場合、溶体化熱処理とそれに続く人工時効 (T6、T81) により、ワイヤに最終的な機械的特性を与える析出硬化微細構造が発達します。
5. 表面処理とスプール — ワイヤには、腐食防止のための軽油コーティング、またはコネクタの互換性のための錫/亜鉛メッキが施され、その後、顧客が指定した重量までスプールまたはコイルに巻き付けられます。

主要な品質チェックポイントには、化学組成 (OES 分光分析)、ASTM B557 に基づく引張試験、ASTM B193 に基づく抵抗率測定、疲労開始部位を形成するダイマークや継ぎ目の表面検査が含まれます。

アルミニウム合金線の調達方法: 規格、仕様、およびサプライヤーの評価

初めてアルミニウム合金ワイヤを調達する調達チーム、またはサプライヤーを変更する調達チームは、技術仕様を確立するために次の規格を参照する必要があります。

• ASTM B396 / B397 — 同心撚り撚り線 6201-T81 合金導体
• ASTM B800 / B801 — 建築用途向けの 8000 シリーズ合金ワイヤー
• IEC 62004 — 架空導体用耐熱アルミニウム合金線
• AWS A5.10 — 裸のアルミニウムおよびアルミニウム合金の溶接電極および棒
• GB/T 23308 — 架空導体に使用されるアルミニウム合金線の中国国家規格（アジア太平洋のサプライチェーン調達に関連）

サプライヤーを評価する際には、 工場試験証明書 (MTC) これには、熱/ロット番号、化学組成、引張試験結果、伸び試験結果、抵抗率データが含まれます。評判の良い製造業者は、社内テストのために第三者の研究所認定 (ISO/IEC 17025) を参照します。大量生産または重要なアプリケーションの場合は、出荷前に工場での立会いによる工場受け入れテスト (FAT) または第三者による検査を要求することを検討してください。

標準グレード (1350、8030、6201) のリードタイムは通常、次のとおりです。 4～8週間 5 MT を超える注文の場合は工場出荷時。カスタム合金組成、標準外の直径、または特殊な焼き戻しの場合は、10 ～ 16 週間かかり、サイズごとに 2 ～ 5 MT の最小注文数量が必要となる場合があります。
