アルミニウム ワイヤ ガイド: 種類、特性、溶接用途

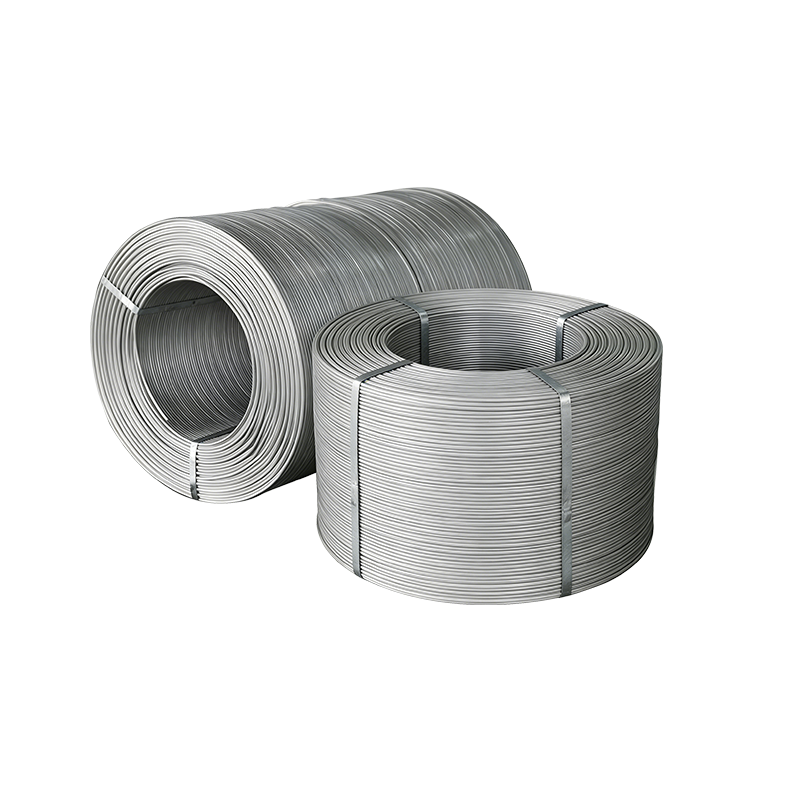

の場合 アルミ線 産業用途全体にわたって

アルミニウム ワイヤは、その起源である架空送電を超えて、エレクトロニクス、自動車、航空宇宙、建設、工業生産の分野で重要な素材となっています。低密度 (2.70 g/cm3 対銅の 8.96 g/cm3)、等価断面での競争力のある導電性、およびキログラムあたり銅の約 3 分の 1 を追跡するコスト構造の組み合わせにより、重量、コスト、またはその両方が設計上の制約となる場合には、アルミニウム ワイヤがデフォルトの選択肢となっています。所定の通電容量を得るには、アルミニウム導体は銅の約 1.6 倍の断面積を必要としますが、それでも結果として得られる導体の重量は約半分であり、このトレードオフは、長期使用や重量に敏感なアプリケーションの大部分にとって有利です。

ここ数十年で変わったのは、アルミニウム線の製造に適用されるエンジニアリングの高度化です。初期のアルミニウム配線は、互換性のない終端ハードウェアと接続部の熱膨張挙動の理解が不十分なため、住宅の電気設備における信頼性が低く評価されていました。最新のアルミニウム ワイヤ アプリケーションは、合金の選択、表面処理、コネクタ エンジニアリングを通じてこれらの問題に対処しており、アルミニウム ワイヤが適切かどうかという問題から、特定の使用例に最適なグレードと構成に議論を移しています。現在、利用可能なアルミニウム ワイヤ製品の範囲は、半導体接合用の超高純度 5N グレードから、構造用航空宇宙ケーブル アセンブリ用の高強度 7xxx 合金ワイヤにまで及び、その間に数十の仕様点があります。

合金シリーズによるワイヤの分類と各グレードの機能

アルミニウム協会の合金指定システムは、鍛造アルミニウム合金を主な合金元素によって定義されたシリーズに編成しており、各シリーズはワイヤ用途に関連する機械的特性と電気的特性の明確な組み合わせを生み出します。

強度と導電率の反比例の関係は、アルミニウム ワイヤの仕様における中心的なトレードオフです。 1xxx シリーズは、機械的強度を犠牲にして導電性を最大化します。 7xxx シリーズではこの優先順位が逆転します。 6xxx シリーズは商業的に最も重要な中間点を占めます — 構造導体用途に十分な強度と、送電用途に十分な高い導電性を兼ね備えています。そのため、合金 6201-T81 が全アルミニウム合金導体 (AAAC) 架空送電線の標準として世界的に普及しています。

アルミニウム溶接ワイヤ: フィラーの選択、プロセスのマッチング、および一般的な故障モード

アルミニウム溶接ワイヤは、構造充填材と溶接池の冶金学的改質剤の両方として機能します。その組成は、溶着金属の強度だけでなく、凝固中の亀裂の感受性、使用中の耐食性、陽極酸化や熱処理などの溶接後処理との適合性も決定します。 2 つの主要なフィラー ファミリは、ほとんどの産業要件をカバーします。 4xxx (Al-Si) フィラー 優れた流動性、低い凝固収縮亀裂リスク、および安定したアーク挙動を提供するため、ER4043 は 6xxx 卑金属のデフォルトの汎用選択肢となっています。 5xxx (Al-Mg) フィラー - 主に ER5356 と ER5183 - は、より高い溶接ままの継手強度 (最大 290 MPa) と塩水環境での優れた性能を提供しますが、その代わりに、鋭敏化状態の特定の高 Mg ベース合金で使用した場合、気孔率の感度がわずかに高く、応力腐食割れが発生する傾向があります。

気孔率はアルミニウム溶接における最も一般的な品質問題であり、フィラーワイヤの状態はその主な原因の 1 つです。アルミニウムの自然酸化層は吸湿性があり、大気中の水分を吸収し、その水分は凝固中に溶接池に水素を放出します。湿気の多い工場環境で開封されたパッケージのまま保管されたワイヤは、数時間以内に表面に湿気が蓄積します。使用前に 70 ～ 80°C で 1 ～ 2 時間オーブンで乾燥することが標準的な是正措置ですが、より信頼性の高い解決策は、使用時まで密封されたパッケージを維持することです。ワイヤ表面の清浄度、特に残留伸線潤滑剤の欠如と酸化層の厚さの最小化は、アークが開始する前に溶接機が管理しなければならない水素負荷を決定する製造変数です。

フィード システムの互換性は、現実的な課題として繰り返し発生します。アルミニウム溶接ワイヤは、同等の直径のスチール ワイヤよりもかなり柔らかく、標準的なスチール構成の MIG システム (V 溝駆動ロール、スチールに最適化されたライナー) はワイヤを変形させ、鳥の巣や不規則な送りを引き起こし、一貫性のないビード プロファイルを生成します。 U 溝またはローレット付きドライブ ロール、テフロン裏地付きの短い導管、およびプッシュプル トーチ構成は、確立されたハードウェア応答です。供給の一貫性がビードの再現性に直接影響するロボットおよび自動溶接セルの場合、化学組成と並んでワイヤ直径の公差 (通常、±0.01 mm 以上に指定) が重要な調達変数になります。

ワイヤーの使いやすさを決定する焼き戻し、表面状態、および製造上の変数

焼き戻し指定 (ひずみ硬化ワイヤの場合は H シリーズ、完全に焼きなましされたワイヤの場合は O、熱処理された合金の場合は T シリーズ) は、機械的特性の範囲を伝えますが、それを生成するプロセス パスを伝えません。同じ焼き戻し指定を持つ 2 つのコイルは、中間焼鈍サイクルが正しく適用されたかどうか、炉の雰囲気が制御されたかどうか、および合金に対して線引速度と潤滑が最適化されたかどうかに応じて、残留応力分布、粒径の均一性、および表面酸化物の厚さが大きく異なる可能性があります。これらの違いは、コイルの長さに沿った特性の変化として現れます。この問題は、ワイヤの 1 つのセクションが別のセクションと一貫性のない動作をする場合に、下流の処理中にのみ顕在化します。

表面の状態は、複数の下流の結果に同時に影響します。ボンディングワイヤの用途では、酸化物層の厚さと均一性が、熱サイクル下での接合形成速度と接合の信頼性を決定します。溶接フィラー ワイヤの場合、表面潤滑剤残留物は溶接気孔率に直接寄与します。目に見えるアセンブリや陽極酸化されたコンポーネントに使用されるワイヤの場合、伸線プロセスで発生する表面の傷やダイマークが最終的な外観に影響します。 渦電流または光学システムを使用したインライン表面検査 線引きプロセス中に、完成したコイルに到達する前にこれらの欠陥を捕捉します。この機能により、自動品質監視を備えたメーカーとライン終了時のサンプリングのみに依存するメーカーを区別できます。寸法や化学的許容差だけでなく、表面品質クラスによってワイヤを指定することは、大量購入者の受入検査の負担と下流プロセスの変動を軽減する実践です。

新たな需要促進要因: EV プラットフォーム、再生可能エネルギー、軽量化への圧力

3 つの技術トレンドが融合し、アルミニウム ワイヤの需要が再形成され、残りの 10 年間で仕様の進化が推進されることになります。電気自動車プラットフォームの開発が最も当面の課題です。 OEM が車両の重量を軽減するために銅製のワイヤリング ハーネス セグメントをアルミニウム製の同等品に置き換えているため (高電圧バス導体の同等の電流容量に対して 40 ～ 50% の質量削減)、自動車サプライ チェーンは、これまで認定されていなかったワイヤ仕様 (高屈曲サイクル寿命、15 年間の車両寿命にわたる耐振動疲労性、および -40°C ～ 150°C の熱サイクルにわたる圧着接合性能) を吸収しています。これらの要件により、従来の 6xxx 合金のような導電性を犠牲にすることなく疲労性能を向上させるマイクロ合金アルミニウム組成物 (Al-Fe-Cu、Al-Zr) の開発が推進されています。

再生可能エネルギー インフラストラクチャ (太陽光発電所の配線と風力タービン発電機の巻線の両方) は、電気グレード 1xxx および 6xxx 電線の量の持続的な増加を表しています。グリッドスケールの太陽光発電および風力発電設備を供給する変圧器メーカーは、前世代の商用変圧器よりも厳しい抵抗許容差とより一貫した断面形状を必要とする高効率の巻線設計を指定しています。送電網事業者が新たな鉄塔建設なしで容量の増加を求める中、高温低垂れ下がり（HTLS）導体（高温動作温度でのクリープ耐性が向上したアルミニウム合金線が組み込まれている）を使用した架空送電線のアップグレードが加速しています。これらの各アプリケーションは、アルミニウム線業界をより厳格な仕様、より適切な文書化、およびより厳格なプロセス管理に向けて推進しており、サプライヤーの技術水準と購入者が期待する品質基準を引き上げています。
